 TUTO , remplacement kit distribution et pompe a eau 205 GTI

Aller en bas
AuteurMessage
JDM

JDM

Messages : 512
Date d'inscription : 09/01/2017
Age : 37
Localisation : Eure

TUTO , remplacement kit distribution et pompe a eau 205 GTI Empty
MessageSujet: TUTO , remplacement kit distribution et pompe a eau 205 GTI   TUTO , remplacement kit distribution et pompe a eau 205 GTI EmptyLun 9 Jan - 23:33

:hello: aujourd'hui nous allons parler du remplacement de la courroie de distribution , du galet tendeur et de la pompe à eau .

Une courroie de distribution ce change sur les 205 et 309 GTI 8 soupapes tous les 60 000 km ou 5 ans (données constructeur) .
Un kit de distribution ce trouve très facilement et vu le faible coût je change à chaque fois le galet et la courroie .

Attention , ce tuto est pour une courroie 113 dents .

Donc j'ai remonté des carters sur mon moteur d'expo pour une meilleur visibilité :

TUTO , remplacement kit distribution et pompe a eau 205 GTI 36024610

Au préalable vous aurez déposé la courroie d'accessoires , décroché le faisceau et vidangez le liquide de refroidissement. Moi je dépose le vase du liquide de refroidissement .
Une fois la place faite , déposez les 2 vis de 5 et les 2 vis de 6 du carter supérieur des carters de distribution :

TUTO , remplacement kit distribution et pompe a eau 205 GTI 39974010

Et le déposer :

TUTO , remplacement kit distribution et pompe a eau 205 GTI 71849610

Petite astuce , lors de la distribution vous vous retrouverez avec bon nombre de petite vis . Pour mieux les ranger utilisez une boite compartimentée , la mienne provient d'un assortiment de gateaux apéro  :beber:  :

TUTO , remplacement kit distribution et pompe a eau 205 GTI 58324610

Ensuite déposez le carter de distri du milieu en desserrant les 3 vis :

TUTO , remplacement kit distribution et pompe a eau 205 GTI 60309710

Et le déposer :

TUTO , remplacement kit distribution et pompe a eau 205 GTI 47574010

Maintenant il va falloir caler le moteur pour déposer la courroie et ainsi contrôler que le moteur était bien calé .
Donc tourner le moteur dans le sens horaire jusqu'à pouvoir insérer les piges dans le pignon d'aac et la poulie de vilebrequin :

TUTO , remplacement kit distribution et pompe a eau 205 GTI 83672110

TUTO , remplacement kit distribution et pompe a eau 205 GTI 68448710

Et les insérer :

TUTO , remplacement kit distribution et pompe a eau 205 GTI 17152510

Voila l'emplacement de la pige de vilebrequin sans la poulie :

TUTO , remplacement kit distribution et pompe a eau 205 GTI 11849310

Pour les piges vous pouvez utiliser 2 tiges de diamètres 10 mm ou 2 vis de 10 ou 2 forets .

Attention ne jamais desserrer la poulie de vilebrequin en laissant la pige sous peine d’endommager le bloc moteur  :

TUTO , remplacement kit distribution et pompe a eau 205 GTI 57055511

Pour cela utiliser un outil pour bloquer le moteur . On en trouve partout .
Pour un moteur qui possède sa boite de vitesse il faut déposer la tôle qui se trouve entre le moteur et la boite . Et insérer l'outil et venir le serrer sur un des trou de la tôle .

TUTO , remplacement kit distribution et pompe a eau 205 GTI 58837210

Une fois le moteur bloquer , déposer les 2 piges .
Vous pouvez maintenant la poulie :

TUTO , remplacement kit distribution et pompe a eau 205 GTI 87885710

Et la déposer .
Elle risque d’être dur à venir , mais ne jamais faire levier entre la poulie et le bloc avec un tournevis sinon vous casserez la poulie .
Le top est d'utiliser un arrache 2 branches .

Déposer maintenant les 2 carters inférieur :

TUTO , remplacement kit distribution et pompe a eau 205 GTI 40912210

TUTO , remplacement kit distribution et pompe a eau 205 GTI 19153510

TUTO , remplacement kit distribution et pompe a eau 205 GTI 57562510

Ensuite il va falloir détendre le galet tendeur , pour cela desserrez les 2 vis de 7 du galet et la vis de 10 derrière le moteur  :

TUTO , remplacement kit distribution et pompe a eau 205 GTI 30628410

TUTO , remplacement kit distribution et pompe a eau 205 GTI 43353310

Utilisez une clé de 6 mm pour faire tourner l'axe de la came du galet tendeur . Pour cela pousser la clé vers le haut pour lever la came et ainsi détendre le galet :

TUTO , remplacement kit distribution et pompe a eau 205 GTI 81633610

TUTO , remplacement kit distribution et pompe a eau 205 GTI 34133310

TUTO , remplacement kit distribution et pompe a eau 205 GTI 36170210

Et déposer la courroie :

TUTO , remplacement kit distribution et pompe a eau 205 GTI 58356210]

Pour la sortir sans mal , mettez la comme suit :

TUTO , remplacement kit distribution et pompe a eau 205 GTI 12181710

Maintenant déposer le galet tendeur , au préalable vous aurez déposé les 2 écrous de 7 et de celui de 10 .
Avec une pince multiple déposez l'ensemble en tirant dessus :

TUTO , remplacement kit distribution et pompe a eau 205 GTI 41181410


Et voila l'ensemble :

TUTO , remplacement kit distribution et pompe a eau 205 GTI 54011210

Voici les morceaux qui composent le galet tendeur , seul le morceau de gauche sera à comprit dans le kit :

TUTO , remplacement kit distribution et pompe a eau 205 GTI 60127010

Déposez ensuite le carter central en enlevant les 2 vis :

TUTO , remplacement kit distribution et pompe a eau 205 GTI 34144510

TUTO , remplacement kit distribution et pompe a eau 205 GTI 79619510

Et le déposer :

TUTO , remplacement kit distribution et pompe a eau 205 GTI 86642210

Déposez ensuite les 5 vis de la pompe à eau et le l'entretoise qui sert pour le carter :

TUTO , remplacement kit distribution et pompe a eau 205 GTI 40467710

Et la déposer :

TUTO , remplacement kit distribution et pompe a eau 205 GTI 96592910

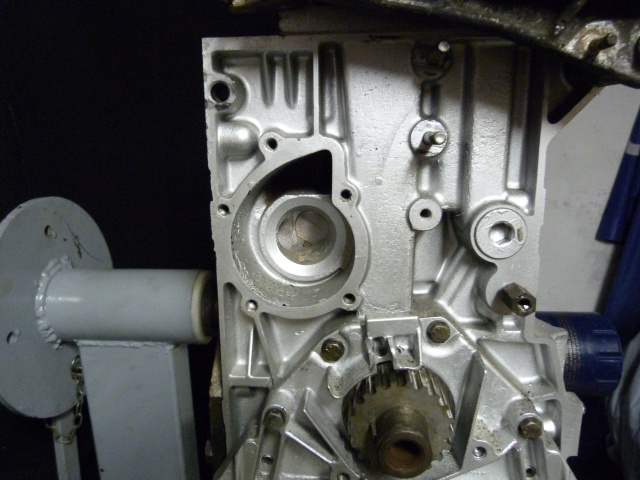

TUTO , remplacement kit distribution et pompe a eau 205 GTI 49809110

Et voila a quoi sert la boite :

TUTO , remplacement kit distribution et pompe a eau 205 GTI 47045010

Maintenant remontez à l'inverse , bien nettoyer la surface de la pompe à eau et la remonter avec un joint métal d'origine Peugeot ( ref 1206A4) . Remontez la pompe et le carter centrale .

Ensuite remontez le galet tendeur , pour cela monter le complet avant avec le ressort et insérez le en lieu et place :

TUTO , remplacement kit distribution et pompe a eau 205 GTI 45995810

TUTO , remplacement kit distribution et pompe a eau 205 GTI 82045010

Et remettez les 3 écrous du galet en les approchant mais en les laissant libre .

Remettez la courroie en place en la plaçant dans l'ordre qui suit en s'assurant que le pignon d'aac est toujours en face du trou de pige :
1- Vilebrequin
2- AAC
3- pompe à eau
4- Galet tendeur

Avant de retendre le galet , assurez vous que la courroie soit bien tendu entre le vilebrequin et l'AAC .

Pour retendre le galet utilisez une nouvelle fois la clé de 6 et  baissez la :

TUTO , remplacement kit distribution et pompe a eau 205 GTI 21038210

Et serrez les 3 écrous du galet .

Remontez la poulie de vilebrequin sans la serrer , remettez les piges pour contrôler que rien n'a bougé .
Vous pouvez maintenant déposer l'outil qui bloque le volant moteur ,retirer les piges et faire 2 tours moteur (1 tour aac).
Recontrôlez que les piges rentrent sans difficultés dans les trous de piges , si c'est le cas votre moteur et parfaitement synchronisé , si c'est pas le cas recommencez .
Pour finir , redemontez  la poulie et remonter les carter dans l'ordre inverse du démontage .
Remonter et resserrez la poulie à 11 m.kg.

Finissez par remonter la courroie d'accessoire , le faisceau et le vase .
Pour purger le liquide de refroidissement , il est inutile d'ouvrir les vises de purges .
Remplissez le vase jusqu'au maxi et démarrer la voiture bouchon ouvert jusqu'à ce que le ventilateur se déclenche . Refaire le niveau à froid .

Voila  Wink
